Prechody a spojenia, rozoberateľné

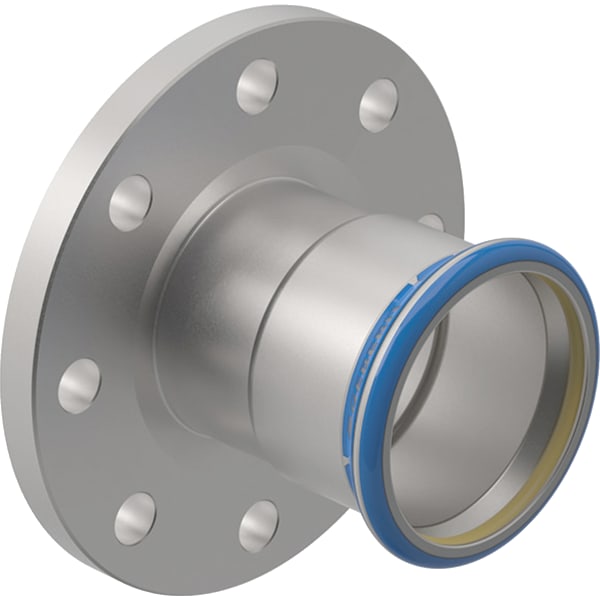

Príruba Geberit Mapress ušľachtilá oceľ PN 10/16, s lisovacím hrdlom (plyn)

Môj zoznam (0)

Výrobky

Kliknutím na ikonu s 3 bodkami získate viac možností pre každý druh výrobku.

Nahrádza č. výr. 34178

Č. výr.

34204

DN

25

20

d, ø

22 mm

di, ø	19 mm
D	11.5 cm
k	85 mm
m	14 mm
L	6.1 cm
l	1.8 cm
Z	4 cm
n	4 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34180

Č. výr.	34205
DN	25
d, ø	28 mm

di, ø	25 mm
D	11.5 cm
k	85 mm
m	14 mm
L	6.9 cm
l	1.8 cm
Z	4.6 cm
n	4 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34181

Č. výr.	34206
DN	32
d, ø	35 mm

di, ø	32 mm
D	14 cm
k	100 mm
m	18 mm
L	7.2 cm
l	1.8 cm
Z	4.6 cm
n	4 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34182

Č. výr.	34207
DN	40
d, ø	42 mm

di, ø	39 mm
D	15 cm
k	110 mm
m	18 mm
L	7.9 cm
l	1.8 cm
Z	4.9 cm
n	4 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34183

Č. výr.	34208
DN	50
d, ø	54 mm

di, ø	51 mm
D	16.5 cm
k	125 mm
m	18 mm
L	8.7 cm
l	1.8 cm
Z	5.2 cm
n	4 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34184

Č. výr.	34209
DN	65
d, ø	76.1 mm

di, ø	72 mm
D	18.5 cm
k	145 mm
m	18 mm
L	11.8 cm
l	1.8 cm
Z	6.5 cm
n	4 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34185

Č. výr.	34210
DN	80
d, ø	88.9 mm

di, ø	84.8 mm
D	20 cm
k	160 mm
m	18 mm
L	12.5 cm
l	2 cm
Z	6.5 cm
n	8 ks
PN	10 bar 16 bar

Nahrádza č. výr. 34186

Č. výr.	34211
DN	100
d, ø	108 mm

di, ø	103.9 mm
D	22 cm
k	180 mm
m	18 mm
L	13 cm
l	2 cm
Z	5.5 cm
n	8 ks
PN	10 bar 16 bar

Technické údaje

Materiál

Oceľ CrNiMo 1.4401 (EN 10088)

Materiál

Oceľ CrNiMo 1.4401 (EN 10088)

Účely použitia

Pre vyhľadávanie ďalších výrobkov kliknite na účel použitia

Pre zemné plyny Pre kvapalné plyny Pre bioplyny Pre prírodné a kvapalné plyny

Prehľady použitia

Prehľad použitia – Geberit Mapress ušľachtilá oceľ pre plynné médiá

Vlastnosti

Pre vyhľadávanie ďalších výrobkov kliknite na vlastnosť

Indikátor lisovania V nezalisovanom stave netesné Označené žltou farbou Žltý tesniaci krúžok z HNBR

Bez látok s negatívnym vplyvom na lakované povrchy Lisovacie hrdlo so žltou ochrannou zátkou Tvar B1 (zvýšená tesniaca lišta so štandardnou tesniacou plochou), EN 1092-1
