Nahrádza č. výr. 243.884.00.1
| Č. výr. | 243.884.00.5 |

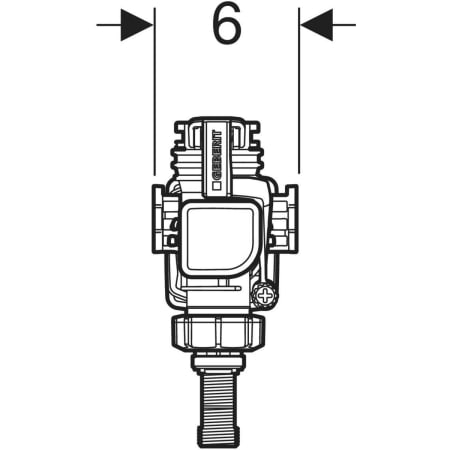

| B | 6 cm |

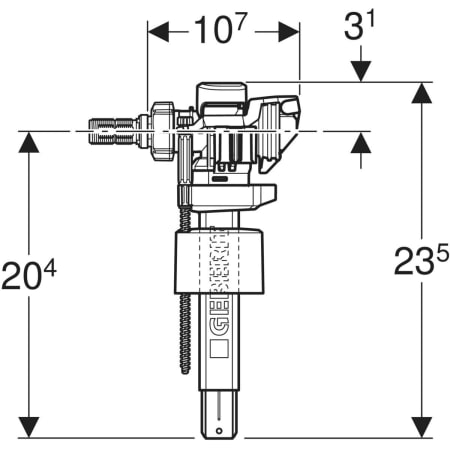

| H | 23 cm |
Doplňujúce informácie
- Položka 243.884.00.5 v slovenskom obale
Napúšťací ventil Geberit typ 383, prípojka vody zboku, 3/8“, vsuvka z mosadze
Môj zoznam (0)
Technické údaje
Dynamický pretlak 10–1000 kPa |
Hladina hluku armatúry pri 300 kPa/3 bar 7 dB(A) |
Hladina hluku armatúry pri 500 kPa/5 bar 13 dB(A) |
Teplota skladovania ≤ 40 °C |
Teplota vody max. 25 °C |
Prietok pri 50 kPa/0,5 bar 0.06 l/s |
Prietok pri 300 kPa/3 bar 0.16 l/s |
Minimálny dynamický pretlak 10 kPa |
Výpočtový prietok 0.09 l/s |
Dynamický pretlak 10–1000 kPa |
Hladina hluku armatúry pri 300 kPa/3 bar 7 dB(A) |
Hladina hluku armatúry pri 500 kPa/5 bar 13 dB(A) |
Teplota skladovania ≤ 40 °C |
Teplota vody max. 25 °C |
Prietok pri 50 kPa/0,5 bar 0.06 l/s |
Prietok pri 300 kPa/3 bar 0.16 l/s |
Minimálny dynamický pretlak 10 kPa |
Výpočtový prietok 0.09 l/s |
Účely použitia
Pre vyhľadávanie ďalších výrobkov kliknite na účel použitia
Vlastnosti
Pre vyhľadávanie ďalších výrobkov kliknite na vlastnosť

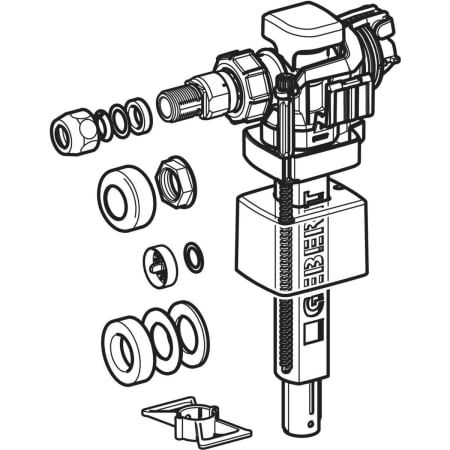

Rozsah dodávky
Súprava dištančných krúžkov
Filter pre vsuvku/pancierovú hadicu, pre napúšťacie ventily typ 350 a 380
Kónusové kompresné závitové spojenie
Dokumenty
| Typ dokumentu | Dokumenty | Jazyk | |
|---|---|---|---|
Montážne pokyny | Montážny pokyn, sitko typu 383 | - | |
Návod na montáž | Napúšťací ventil typu 383 | - |
Montážny pokyn, sitko typu 383
Napúšťací ventil typu 383
Náhradné diely
| # | Č. výr. | Názov | Náhrada za | Poznámky |
|---|---|---|---|---|
| 1 | 240.710.00.1 | Spojovacia rúra Geberit pre napúšťacie ventily typu 380 a 383: H=10.6cm | ||
| 2 | 245.988.00.1 | Súprava tesnení Geberit pre napúšťací ventil typu 383 | ||
| 3 | 294.833.21.1 | Kónusové kompresné závitové spojenie Geberit R 3/8″: chróm / Lesklý | ||
